UVMの環境構築！(5) Collector

2022年9月26日 Simulation, UVM

UVMの環境構築第5回では、コレクターの定義（作成）方法について解説していきます。

なお、ソースコードはGitHubに公開しています。

シリーズ目次

UVMの環境構築！シリーズの目次は、第1回解説編の一番下をご覧ください。

UVMの環境構築！(1) 解説編

https://www.fpgaland.tech/making_uvm1/#uvm_seriese_list

今回から、UVMの検証環境構築について解説していきます。UVMは一見難しそうですが、一度環境を作ってみると、そんなに難しくありません。UVMは検証環境の再利用性向上を目的としていますので、FPGAの検証（シミュレーション）の生産性を向上させることがで...

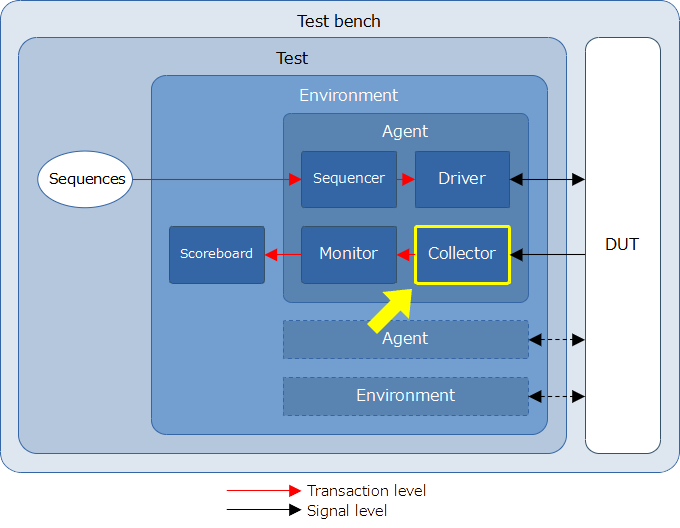

コレクターの概要

コレクターはuvm_componentを継承して定義します。uvm_collectorというのはUVMでは定義されていません。

UVMでは、モニターが

DUTのレスポンスをサンプリングし、
トランザクションに変換し、
他のコンポーネントに送信する

と定義されています。その他モニターでは、レスポンスのチェックやカバレッジ計算を行うため、非常に盛りだくさんです。

そこで、DUTのレスポンスのサンプリング→トランザクションに変換→他のコンポーネントに送信を専門に行うコンポーネントとしてコレクターを定義し、モニターから分離するのが一般的となっています。

DUTのレスポンスの取得はvirtual interfaceを使用します。DUTのポートに接続したinterfaceと、コレクターに定義したvirtual interfaceはつながっています（やり方はmy_collector_base.svで説明します）。したがって、DUTのポートの信号が変化すると、コレクターのvirtual interfaceの信号にも反映されます。

コレクターの定義方法

コレクターを定義する際は、DUTによらずお決まりで書くことがあります。したがって、次の手順で記述するとよいです。

uvm_componentを継承し、お決まりの部分だけ記述したベースクラスmy_collector_baseを定義
my_collector_baseを継承し、DUTに対応させたmy_collectorを定義

my_collector_base

それでは、ソースコードを見ながら、コレクターの定義方法について説明します。

my_collector_base.sv

class my_collector_base #(type TR = uvm_seqeuence_item) extends uvm_component;

    VIF_COLLECTOR               vif;
    uvm_analysis_port #(TR)     analysis_port;

    /* Constructor */
    function new(string name, uvm_component parent);
        super.new(name, parent);
        analysis_port = new("analysis_port", this);
    endfunction

    /* Connect phase */
    function void connect_phase (uvm_phase phase);
        super.connect_phase(phase);

        if (!uvm_config_db #(VIF_COLLECTOR)::get(this, get_full_name(), "vif", vif))
            `uvm_error("VIF_NOT_SET", {"No interface assigned to ", get_full_name(), ".vif"});
    endfunction

    /* Run phase */
    task run_phase(uvm_phase phase);
        collect_response();
    endtask

    /* Sub class must implement this behaviour */
    virtual task collect_response(); endtask

endclass

1行目：uvm_componentを継承してmy_collector_baseを定義します。トランザクションのタイプをTRとして変更できるようにします。
3行目：virtual interfaceを定義します。pkg.svの中で、インターフェースのタイプVIF_COLLECTORを次のように定義しています。

1	typedef virtual my_if VIF_COLLECTOR;

4行目：DUTのレスポンスを詰め込んだトランザクションを、他のコンポーネントに送信するためのAnalysis portを定義します。
6~10行目：コンストラクタを定義します。この中でanalysis_portのインスタンスを作成します。
12~18行目：Connect phaseを定義します。uvm_config_dbにより、virtual interfaceの設定をします。
20~23行目：Run phaseを定義します。DUTのレスポンスを収集するcollect_resopnse()を呼びます。collect_response()の中身は、サブクラスで実装する必要があります。

my_collector

my_collector_baseを継承して、DUTに対応したmy_collectorを定義します。

my_collector.sv

class my_collector extends my_collector_base #(my_item);

    `uvm_component_utils(my_collector)

    /* Constructor */
    function new(string name, uvm_component parent);
        super.new(name, parent);
    endfunction

    /* Collect response in Run phase */
    task collect_response ();

        my_item data;
        data = my_item::type_id::create("response");

        forever begin
            @(vif.cb) begin
                if (vif.start == 1'b1) begin
                    data.a_in = vif.a_in;
                    data.b_in = vif.b_in;
                    data.rst  = vif.rst;
                end

                if (vif.rst == 1'b0) begin       /* Reset released */
                    if (vif.valid == 1'b1) begin
                        data.mult_out = vif.mult_out;
                        analysis_port.write(data);
                    end
                end
            end
        end

    endtask

endclass

1行目：my_collector_baseを継承して、my_collectorを定義します。トランザクションのタイプはmy_itemにしました。今回は、シーケンサー、ドライバー間で使っているトランザクションmy_itemにしましたが、テスト環境によっては、同じにする必要はありません。なお、my_itemは、my_item.svで定義しています。
3行目：UVMマクロを書きます。
5~8行目：コンストラクタを定義します。
10~33行目：collect_response()の中身を実装します。クロッキングブロックvif.cbのイベント待ち解除のとき、vif.startが1であれば入力値を取り込み、vif.valid = 1であれば出力値を取り込みます。そして、入力値・出力値をトランザクションとしてanalysis_portから送信します。クロッキングブロックのイベント待ち解除は、DUTのレスポンスが確定した後に起こるので、安全にレスポンスをサンプリングできます。
