UVMの環境構築！(1) 解説編

Simulation, UVM

今回から、UVMの検証環境構築について解説していきます。UVMは一見難しそうですが、一度環境を作ってみると、そんなに難しくありません。UVMは検証環境の再利用性向上を目的としていますので、FPGAの検証（シミュレーション）の生産性を向上させることができます。

目次

UVMとは

UVMはUniversal Verification Methodologyの略です。論理回路のシミュレーションを行うためのライブラリです。SystemVerilogで記述されています。UVMはIEEE Std 1800.2-2017となっており、論理回路の設計者や検証（シミュレーション）の担当者にとって、必要なものとなっています。

その特徴は、検証環境の再利用を可能にすることで、検証の生産性を向上するという点にあります。

検証環境の開発は、SystemVerilogのclassの定義（作成）によります。UVMには検証環境開発のためのベースとなるクラスが定義されています。ユーザーはそのクラスを継承してclassを定義します。

よく使う用語

  • トランザクション：回路記述で使われるシグナルレベルよりも高位の記述法です。コンポーネント間の通信で使われる、情報のかたまりです。
  • コンポーネント：検証環境を構成する”モノ”たちです。例えるならば、コンポーネントはパソコン、トランザクションはパソコン間でやりとりされるデータです。
  • オブジェクト：トランザクションや、トランザクションを生成する手順などです。上記の例えでは、データに属します。

関連記事

UVMのTLMとは？(1) 解説編
https://www.fpgaland.tech/tlm_of_uvm
今回は、UVM (Universal Verification Methodology) のコンポーネント（機能ブロック）間の通信で使われる、TLMについて説明します。TLMTLMは、Transaction Level Modelingの略です。TLM、回路記述で使われるシグナルレベルよりも高位の記述法です。「高位...

UVMの構成

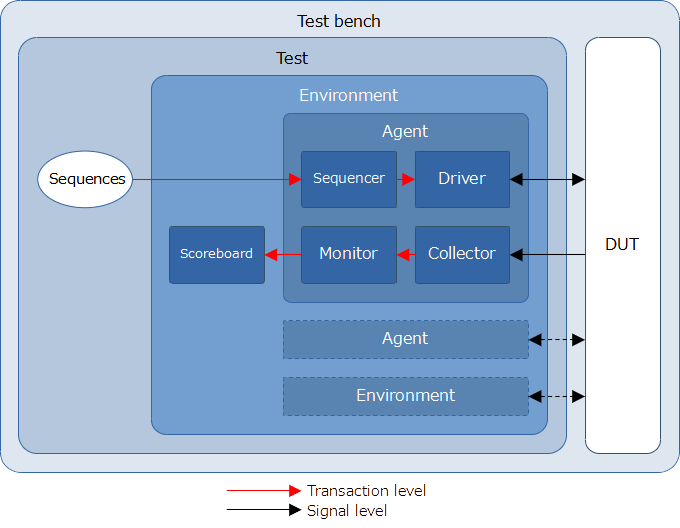

UVMのテストベンチの構成を図1に、構成要素についての説明を表1に示します。

図1 UVMのテストベンチの構成
ブロック説明
Test benchシミュレーションのトップモジュール module top(); です。
Testuvm_testを継承して定義します。
UVM Testは、テストケースのトップレベルのクラスです。トップモジュールでこのクラスをインスタンス、またはコマンドライン引数によってテストケースを選択します。
Environmentuvm_envを継承して定義します。
UVM EnvironmentはUVM Agent, UVM Scoreboard, 別のUVM Environmentをインスタンスし、検証環境の階層をつくります。
今回の解説では、1つのUVM Agentと1つのUVM Scoreboardをインスタンスします。
Agentuvm_agentを継承して定義します。
UVM Agentは、DUTを取り扱うコンポーネントで構成される、基本的な検証コンポーネントです。UVM Sequencer, UVM Driver, UVM Monitorなどで構成されます。
Sequenceruvm_sequencerを継承して定義します。
UVM Sequencerは、シーケンスを定義・実行することで、トランザクションを生成します。そして、そのトランザクションをUVM Driverに渡します。
（役割は上記ですが、実際にユーザーが書くことはほぼありません。）
Driveruvm_driverを継承して定義します。
UVM Driverは、UVM Sequencerからトランザクションを取得し、シグナルレベルに変換します。そして、DUTをドライブします。
Collectoruvm_componentを継承して定義します。
Collectorは、シグナルレベルであるDUTのレスポンスをサンプリングし、トランザクションに変換します。そして、そのトランザクションをUVM Monitorに渡します。
UVMのマニュアルでは「UVM Collector」というのは定義されていません。レスポンスのサンプリングはUVM Monitorで行うこともできますが、Collectorとしてサンプリング機能を分離することで、再利用性が高まります。
Monitoruvm_monitorを継承して定義します。
UVM Monitorは、Collectorからトランザクションを受け取り、DUTのレスポンスのチェックや、カバレッジ計算を行います。また、他の解析用コンポーネントにトランザクションを転送します。
Scoreboarduvm_scoreboardを継承して定義します。
UVM ScoreboardはDUTの動作のチェックを行います。通常、UVM AgentからDUTの入力、出力の情報をトランザクションで取得します。その後、期待値の生成と比較などを行います。
Sequencesuvm_sequenceを継承して定義します。
UVM Sequenceはコンポーネントではなく、オブジェクトです。
DUTをドライブするためのトランザクションを生成する手順を保有します。
表1 UVMのテストベンチの構成要素の説明

今回のDUT

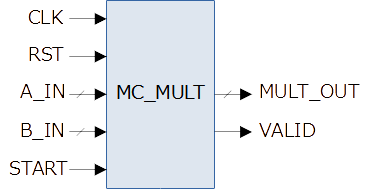

構築するUVM検証環境のDUTとして、Muti-Clock Multiplier (MC_MULT)を作成しました（図2）。FPGAのハードウェア乗算器（DSP）を使わずに、ロジックのみで乗算を行うモジュールです。筆算の原理を利用します（図3）。名前の通り、積を算出するまでに複数クロック必要です（図4）。

図2 MC_MULTモジュール
図3 MC_MULTの原理（2進数の筆算）

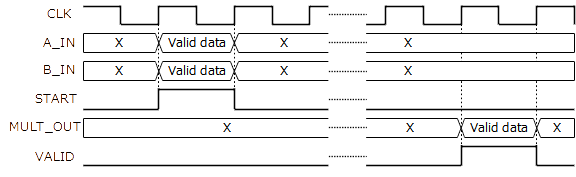

図4 MC_MULTの動作

ソースコードは下記です。ちょっと長いです。パラメータ P_BW_A と P_BW_B で入出力データのビット幅を指定できます。STARTがアサートされてから積が出力されるまで、(P_BW_A+1)クロック必要です。

MC_MULT.v
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Module Name: MC_MULT
// Function: Multi clock multiplier
//////////////////////////////////////////////////////////////////////////////////
module MC_MULT #(
    parameter P_BW_A = 8,                               /* Bit width of A_IN. P_BW_A+1 clocks needed for calculation */
    parameter P_BW_B = 8                                /* Bit width of B_IN */
) (
    input  wire                         CLK,
    input  wire                         RST,            /* Active high */
    input  wire [P_BW_A - 1:0]          A_IN,
    input  wire [P_BW_B - 1:0]          B_IN,
    input  wire                         START,          /* Caluculation start */
    output wire [P_BW_A + P_BW_B - 1:0] MULT_OUT,       /* Multiply result. This value is valid when VALID==1'b1 */
    output reg                          VALID           /* Result valid. 1 clock pulse */
);
/********************************************************************************/
/**** Functions *****************************************************************/
/********************************************************************************/
function integer min_bw (input integer n);    /* Minimum required bit width for n */
    integer cnt;
    integer n_shift;
begin
    cnt = 0;
    n_shift = n;
    while (n_shift > 0) begin
        n_shift = n_shift >> 1;
        cnt = cnt + 1;
    end

    min_bw = cnt;
end
endfunction
/********************************************************************************/
/**** Local parameters **********************************************************/
/********************************************************************************/
localparam                  P_BW_CNT = min_bw(P_BW_A - 1);
localparam [P_BW_CNT - 1:0] P_CNT_MAX = P_BW_A - 1;
/********************************************************************************/
/**** Signals *******************************************************************/
/********************************************************************************/
/* Rising edge of START*/
reg                                     start_ff1;
wire                                    start_redg;
/* Caluculation running */
reg                                     calc_running;
/* Counter */
reg  [P_BW_CNT - 1:0]                   counter;
/* Latch input data and shif */
reg  [P_BW_A + P_BW_B - 1:0]            a_lat;
reg  [P_BW_A + P_BW_B - 1:0]            b_lat;
/* Accumlator */
reg  [P_BW_A + P_BW_B - 1:0]            accumlator;
/********************************************************************************/
/**** Behaviour *****************************************************************/
/********************************************************************************/
/* Rising edge of START*/
always @ (posedge CLK or posedge RST) begin
    if (RST) begin
        start_ff1   <=  1'b0;
    end else begin
        start_ff1   <=  START;
    end
end
assign start_redg = START & (~start_ff1);
/* Caluculation running */
always @ (posedge CLK or posedge RST) begin
    if (RST) begin
        calc_running   <=  1'b0;
    end else begin
        if (start_redg == 1'b1) begin
            calc_running   <=  1'b1;
        end else begin
            if (VALID == 1'b1) begin
                calc_running   <=  1'b0;
            end else begin
                calc_running   <=  calc_running;
            end
        end
    end
end
/* Counter */
always @ (posedge CLK or posedge RST) begin
    if (RST) begin
        counter   <=  'd0;
    end else begin
        if (calc_running == 1'b1) begin
            if (counter <= P_CNT_MAX) begin
                counter <=  counter + 1'b1;
            end else begin
                counter <=  'd0;
            end
        end else begin
            counter <=  'd0;
        end
    end
end
/* Valid signal */
always @ (posedge CLK or posedge RST) begin
    if (RST) begin
        VALID   <=  1'b0;
    end else begin
        if ((calc_running == 1'b1) && (counter == P_CNT_MAX)) begin
            VALID   <=  1'b1;
        end else begin
            VALID   <=  1'b0;
        end
    end
end
/* Latch input data A and shift */
always @ (posedge CLK or posedge RST) begin
    if (RST) begin
        a_lat   <=  'd0;
    end else begin
        if (calc_running == 1'b1) begin
            a_lat   <=  a_lat >> 1;
        end else begin
            if (start_redg == 1'b1) begin
                a_lat   <=  A_IN;
            end else begin
                a_lat   <=  'd0;
            end
        end
    end
end
/* Latch input data B and shift */
always @ (posedge CLK or posedge RST) begin
    if (RST) begin
        b_lat   <=  'd0;
    end else begin
        if (calc_running == 1'b1) begin
            b_lat   <=  b_lat << 1;       /* This is correct */
//            b_lat   <=  b_lat >> 1;       /* This is miss cording */
        end else begin
            if (start_redg == 1'b1) begin
                b_lat   <=  B_IN;
            end else begin
                b_lat   <=  'd0;
            end
        end
    end
end
/* Accumlator */
always @ (posedge CLK or posedge RST) begin
    if (RST) begin
        accumlator   <=  'd0;
    end else begin
        if (calc_running == 1'b1) begin
            if (a_lat[0] == 1'b1) begin
                accumlator  <=  accumlator + b_lat;
            end else begin
                accumlator  <=  accumlator;
            end
        end else begin
            accumlator   <=  'd0;
        end
    end
end
/* Result output */
assign MULT_OUT    =  accumlator;
endmodule

まとめ

今回は、UVMの検証環境全体について解説しました。次回から各コンポーネントの作成方法について詳しく解説していきます。

シリーズ目次

UVMの環境構築！(1) 解説編
https://www.fpgaland.tech/making_uvm1
今回から、UVMの検証環境構築について解説していきます。UVMは一見難しそうですが、一度環境を作ってみると、そんなに難しくありません。UVMは検証環境の再利用性向上を目的としていますので、FPGAの検証（シミュレーション）の生産性を向上させることがで...
UVMの環境構築！(2) TransactionとInterface
https://www.fpgaland.tech/making_uvm2
UVMの環境構築第2回では、トランザクションとインターフェースの定義（作成）方法について解説していきます。なお、ソースコードはGitHubに公開しています。シリーズ目次UVMの環境構築！シリーズの目次は、第1回 解説編の一番下をご覧ください。DUTとdefin...
UVMの環境構築！(3) Driver
https://www.fpgaland.tech/making_uvm3
UVMの環境構築第3回では、ドライバーの定義（作成）方法について解説していきます。なお、ソースコードはGitHubに公開しています。シリーズ目次UVMの環境構築！シリーズの目次は、第1回 解説編の一番下をご覧ください。ドライバーの概要ドライバーはuvm_dr...
UVMの環境構築！(4) SequencerとSequence
https://www.fpgaland.tech/making_uvm4
UVMの環境構築第4回では、シーケンサーとシーケンスの定義（作成）方法について解説していきます。なお、ソースコードはGitHubに公開しています。シリーズ目次UVMの環境構築！シリーズの目次は、第1回 解説編の一番下をご覧ください。シーケンサーの概要シ...
UVMの環境構築！(5) Collector
https://www.fpgaland.tech/making_uvm5
UVMの環境構築第5回では、コレクターの定義（作成）方法について解説していきます。なお、ソースコードはGitHubに公開しています。シリーズ目次UVMの環境構築！シリーズの目次は、第1回 解説編の一番下をご覧ください。コレクターの概要コレクターはuvm_co...
UVMの環境構築！(6) Monitor
https://www.fpgaland.tech/making_uvm6
UVMの環境構築第6回では、モニターの定義（作成）方法について解説していきます。なお、ソースコードはGitHubに公開しています。シリーズ目次UVMの環境構築！シリーズの目次は、第1回 解説編の一番下をご覧ください。モニターの概要モニターはuvm_monitor...
UVMの環境構築！(7) Agent
https://www.fpgaland.tech/making_uvm7
UVMの環境構築第7回では、エージェントの定義（作成）方法について解説していきます。なお、ソースコードはGitHubに公開しています。シリーズ目次UVMの環境構築！シリーズの目次は、第1回 解説編の一番下をご覧ください。エージェントの概要エージェントは...
UVMの環境構築！(8) Scoreboard
https://www.fpgaland.tech/making_uvm8
UVMの環境構築第8回では、スコアボードの定義（作成）方法について解説していきます。なお、ソースコードはGitHubに公開しています。シリーズ目次UVMの環境構築！シリーズの目次は、第1回 解説編の一番下をご覧ください。スコアボードの概要スコアボードは...
UVMの環境構築！(9) Environment
https://www.fpgaland.tech/making_uvm9
UVMの環境構築第9回では、エンバイロンメントの定義（作成）方法について解説していきます。なお、ソースコードはGitHubに公開しています。シリーズ目次UVMの環境構築！シリーズの目次は、第1回 解説編の一番下をご覧ください。エンバイロンメントの概要エ...
UVMの環境構築！(10) Test (テストコンポーネント)
https://www.fpgaland.tech/making_uvm10
UVMの環境構築第9回では、テストの定義（作成）方法について解説していきます。なお、ソースコードはGitHubに公開しています。シリーズ目次UVMの環境構築！シリーズの目次は、第1回 解説編の一番下をご覧ください。テストの概要テスト（テストコンポーネン...
UVMの環境構築！(11) Topモジュール (テストベンチ)
https://www.fpgaland.tech/making_uvm11
UVMの環境構築第11回では、Topモジュールの定義（作成）方法について解説していきます。なお、ソースコードはGitHubに公開しています。シリーズ目次UVMの環境構築！シリーズの目次は、第1回 解説編の一番下をご覧ください。Topモジュールの概要検証におけ...
